一、槽系夹具拆装教学设备概述
  槽系夹具拆装教学模型是根据工业用槽系组合夹具演变而成,采用全铝合金为原材料,精细加工而成。并配有夹紧工件;做了氧化处理,使用寿命大大提高;重量更轻,适合学生动手搭接组装夹具,降低操作难度,安全性方面也得到保障。为高校提供一个既价格实惠,又能满足教学需求的教学新型产品;节约成本,具有前瞻性和指引性。是日常机械拆装实验室中较为实用的教学用具。

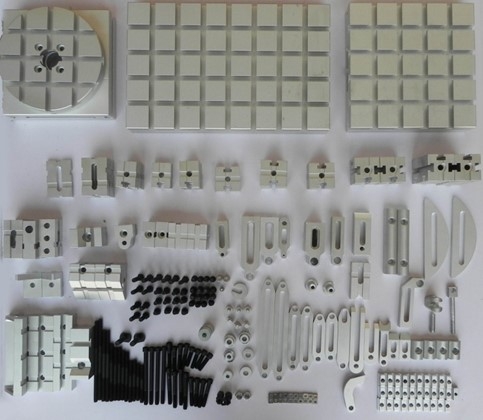

槽系夹具拆装教学模型
槽系夹具拆装教学模型

二、技术参数
1、
槽系夹具拆装教学模型材质为铝合金,表面采用喷砂氧化处理。
2、
槽系夹具拆装教学模型能搭建15种槽系组合夹具方案;

三、槽系组合夹具配置清单

序号名称数量
1正方形基础板SJ2225-Z100_31
2伸长板SJ2225-Z261_31
3端孔定位支撑SJ2225-Z282_31
4三槽正方形支撑SJ2225-Z205_22
5等长双头螺柱B级[GBT901-1988][M10×140]2
6大垫圈_A级[GBT96_1-2002][10]6
71型六角螺母_A级和B级[GBT6170-2000][M10]4
8V型支撑SJ2225-Z241_21
9双槽正方形垫板SJ2225-Z201_31
10单面槽钻模板SJ2225-Z411_52
11快换钻套SJ2225-Z441_362
12偏心钻模板SJ2225-Z400_51
13叉型压板SJ2225-Z530_11
14T型键2
15圆形定位圈1
16T型键193
17T型键141
18六角头螺栓全螺纹_C级[GBT5781-2000][M10×25]1
19六角头螺栓全螺纹_C级[GBT5781-2000][M10×80]2
20等长双头螺柱B级[GBT901-1988][M10×130]1
21正方形基础板1
22长方形垫板13
23长方形垫板26
24双槽正方形垫板12
25双槽正方形垫板22
26双槽正方形垫板32
27T型键141
28定位垫块1
29double end stud 30(clamping ty31pe)grade b 32gb-22
30平垫33圈A级[GBT97_1-234002][10]4
311型六角螺母35_A级和B级[GBT613670-2000][M1037]1
32沉孔钻模板38SJ2225-Z412_11
3339菱形定位销SJ240225-Z315_81
34快换垫圈SJ2225-Z643_12
35T型键194
36大垫圈_A级[GBT96_1-2002][10]2
37T型键1
38等长双头螺柱B级[GBT901-1988][M10×130]1
39等长双头螺柱B级[GBT901-1988][M10×100]2
40六角头螺栓全螺纹_C级[GBT5781-2000][M10×40]1



友情提示:
1、货品验收:阁下收货时请检查槽系夹具拆装教学模型的货品外观,核实槽系夹具拆装教学模型的数量及配件,拒收处于受损状态的槽系夹具拆装教学模型;
2、质保:顶邦将为阁下提供槽系夹具拆装教学模型产品说明书内的质保条件和质保期,在质保范围内提供对槽系夹具拆装教学模型的免费维修,超出条件承诺时提供对槽系夹具拆装教学模型的有偿维修;
3、退换货:阁下单方面原因导致的槽系夹具拆装教学模型选型错误或槽系夹具拆装教学模型购买数量错误,造成槽系夹具拆装教学模型的退换货要求,将不被接受;
4、货期:槽系夹具拆装教学模型的发货期为参考值,如您需要了解槽系夹具拆装教学模型的精确货期,请与顶邦的销售人员联系;
5、如阁下对槽系夹具拆装教学模型有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关槽系夹具拆装教学模型的咨询。
