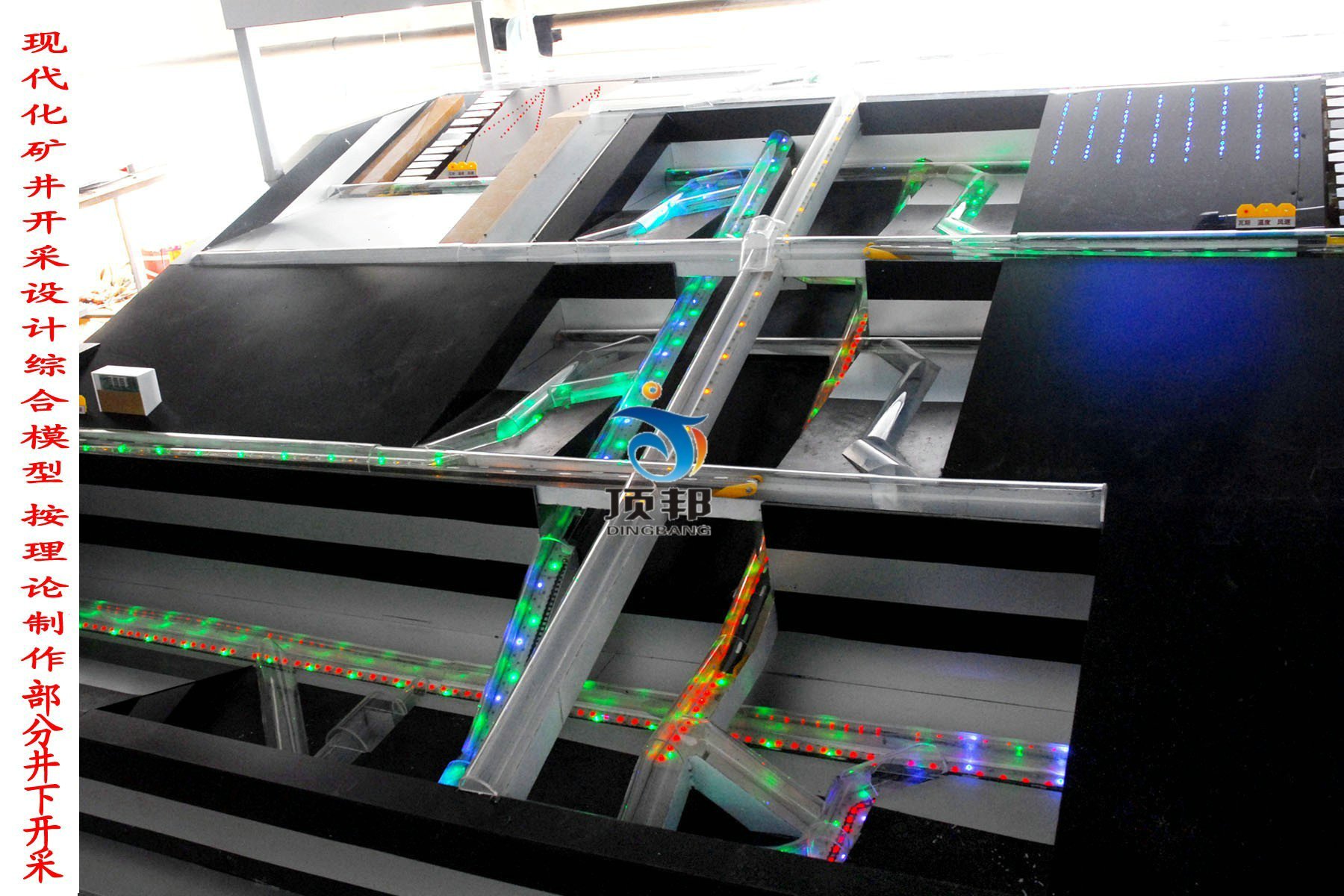

（一）矿井开采设计综合模型设计说明：
矿井开采设计综合模型使用井上、下对照方式，能够全面、系统模拟我国典型现代化煤矿的井上地面生产建筑布局和通风、压气、排水、提升、运输、转载、供电、调度等机电设备的生产运行系统。具有完整的地面工业广场和井下生产系统的开拓系统及齐全的采煤法（走向长壁和倾斜采煤法），左翼布置综采采区，右翼布置高档普采工作面，多种通风形式。电动灯光演示其生产工艺过程，能反映全矿通风系统，体现掘进通风与安全设施（三专两闭锁），显示瓦斯监测系统、CH4浓度超过1.0时开始报警，超过1.5时开始断电，并模拟演示矿井灾变（如火灾或瓦斯爆炸）发生时，整个通风系统发生连锁反应。多媒体可视化系统。可显示主要工作点、转载点的工作状况，模拟生产指挥中心监测监控。展现了我国常用的各种采煤方法。并采用多种剖切手法，展现出各巷道之间的空间立体关系。在计算机与PLC相结合的控制手段下，能够适应不同专业的讲课需要。为了满足视觉效果更方便于教学同，地面工业广场采用可升降系统。
（二）设备结构组成：
（1）地面部分：1、主井塔：2、副井塔；3、行政办公大楼；4、福利楼；5、机修车间；6、铁路；7、煤仓；8、装车站；9、煤场；10、仓库；11、风机房；12、救护队；13、职工宿舍；14、生活小区；15、坑口发电厂；16、锅炉房；17、电控中心；18、办公楼；19、配电装置；20、冷却塔；21、洗煤厂；22、道路；23、照明；24、树木、草坪。
（2）井下巷道布置部分：1、主井；2、副井；3、井底车场；4、装载硐室；5、中央变电所；6、水泵房；7、各类硐室；8、水仓；9、运输大巷；10、走向长壁采煤方法，采区巷道布置；11、倾斜长壁采煤法采区巷道布置；12、综采工作面、综放工作面及其设备布置；13、普采、炮采工作面及其设备布置；14、煤巷综掘工作面；15、岩巷掘锚一次成巷掘进工作面。
（3）煤矿安全生产部分：
1、矿井通风系统与各种通风方式及各类通风设施；
2、矿井环境安全监测、监控模拟系统；
3、瓦斯防治模拟演示系统；
4、矿井水灾防治模拟演示系统；
5、火灾防治模拟演示系统；
6、粉尘防治模拟演示系统；
7、顶板管理模拟演示系统；
8、避灾路线模拟演示系统。
（4）监测监控部分：多媒体可视化系统。可显示主要工作点、转载点的工作状况，模拟生产指挥中心监测监控。
（三）可实现的功能：
1.多媒体可视化系统。可显示主要工作点、转载点的工作状况，模拟生产指挥中心监测监控。
2.灯光展示通风系统、供电系统、排水系统、瓦斯抽放系统、均压防灭火系统。
3.电动演示：运输系统、采煤机、皮带机、上山绞车、主、副井提升。
4.演示综采、综放工作面采煤工艺过程（采煤机上、下运行，滚筒旋转上升、下降模拟煤割）及液压支架动态模拟演示。降柱、推溜、移架、升柱的作业过程；演示高档普采工作面单滚筒采煤机的工艺过程及单体支柱、铰接顶梁、刮板运输机、转载机、皮带运输机等，演示炮采工作面的工艺过程及设备布置。
5. 两个掘进工作面主要布置有：综掘机，皮带运输机，除尘风机，局扇，支护，瓦斯探头，“三专、两闭锁”等安全生产配套设备。电动模拟掘进机的工作过程与风瓦斯闭锁电瓦斯闭锁的原理及保护功能。
6. 展示矿井开拓巷道布置系统。
7. 矿井监测监控系统：显示监测点的布置，系统的构成及其布置。 可通过计算机控制程序，修改设置各监测点、监控点位置，实现仿真操作。
8. 演示均压、注氮灭火的原理。
9. 模拟瓦斯抽放的各种方法、方式及布置形式。
10.模拟演示注浆的方式及管路布置。
11.实现风电闭锁功能及原理。
12.演示灾害的发生、发展、避灾路线及矿井反风系统。
