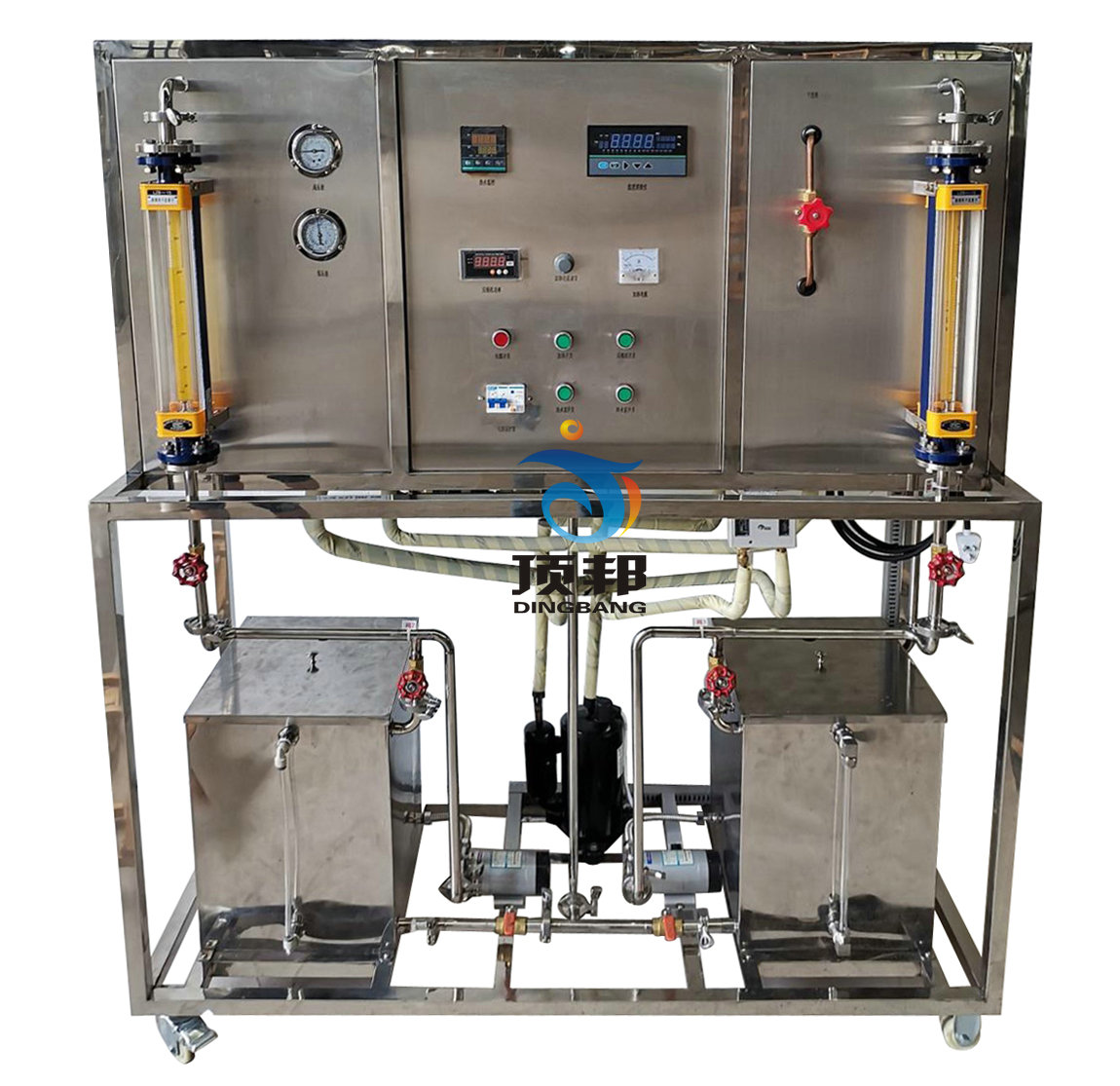

制冷压缩机性能测试台

实验目的:
1.熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理。
2.利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量。
3.利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量。
4.主、辅测制冷量相对误差的计算与分析。
5.制冷机组能效比的计算与分析。
主要配置:
控制屏、交流控制单元、制冷系统、循环水系统、控制系统
技术参数:
1.工作环境温度:-10-40度;装置容量:<2.5Kva;制冷剂:R715;制冷量:1.3kw。
2.控制屏:采用双层亚光密纹喷塑结构,造型新颖。最上层布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。
3.交流电源
单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源。
4.制冷系统
包含1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。
4.循环水系统
(1)水泵2只:采用德国威乐小型泵。主要技术参数:额定功率:95W;额定扬程:6m;额定流量:1.08m3/h。
(2)水箱2只:采用不锈钢材料制成,分别为冷凝器循环水箱和蒸发器循环水箱。
(3)加热器1只(功率1000W):输出功率可通过电位器进行调节,用于加热蒸发器循环水。
(4)1匹冷却塔1只(功率180W)
5.测量系统
(1)功率表2只(精度0.1级)
分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、查询15组功率和功率因数的测试数据。
(2)数显温度表3只(精度0.1级)
采用恒河PT100铂电阻作传感器,测量范围-50℃~150℃。通过琴键进行切换,共测16组温度参数。
(3)真空压力表2只(精度1.0级)
量程为-0.1~+1.5MPa和-0.1~+3.5MPa,分别实时测量制冷系统低压侧和高压侧压力的压力变化。
(4)流量计2只(精度0.1级)
采用玻璃转子流量计,量程为16~160L/h,分别测量冷凝器和蒸发器冷却水流量。
(5)温度巡检仪1只:系统软件自动检测温度变化。
(6)高低压力控制器1只
实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定时,控制器发出控制信号切断压缩机电源。
