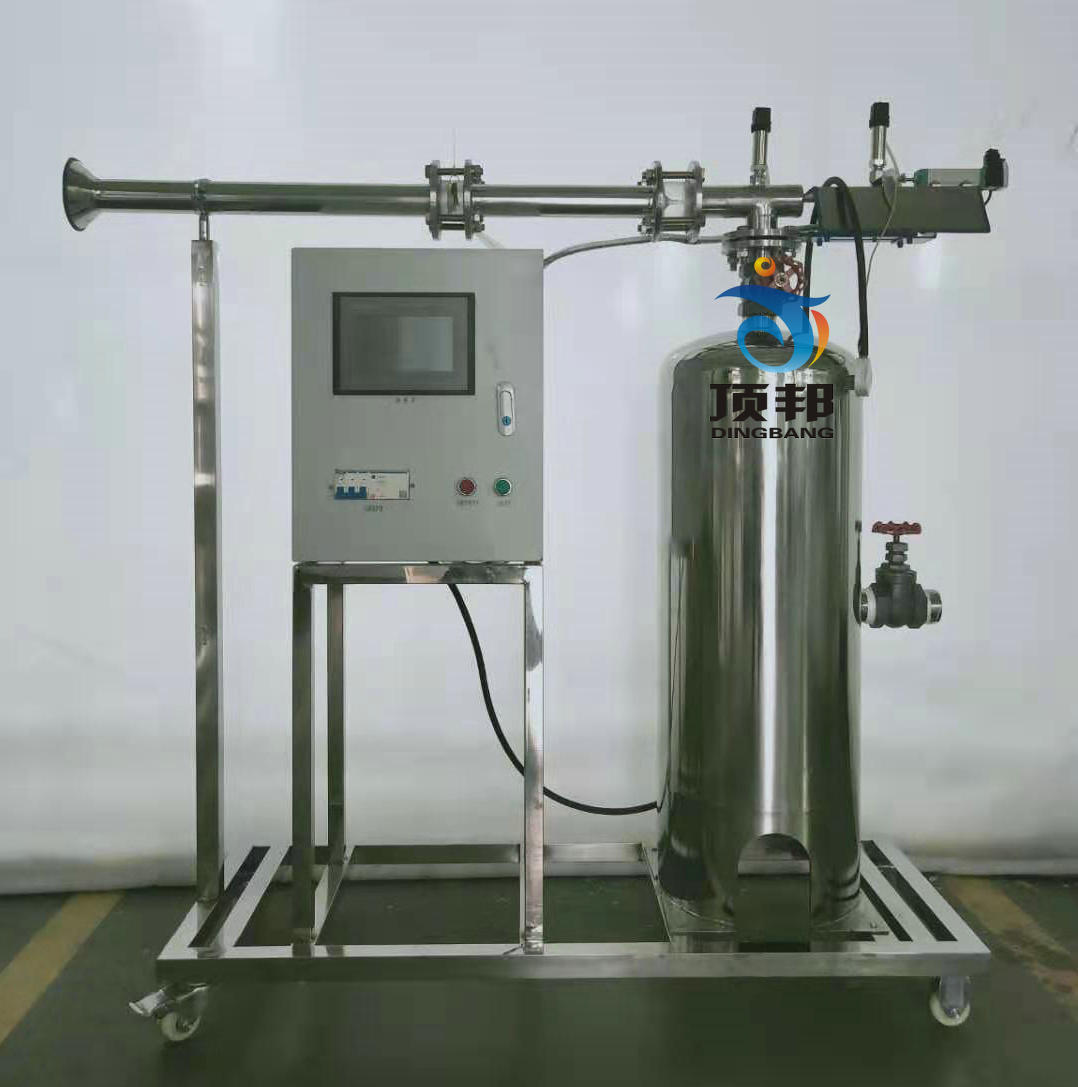

DB-PG 喷管实验装置

实验目的：
1、可演示、验证喷管流动中的临界现象，并测取其临界压力和最大流量。
2、巩固和验证气流在喷管中流动的基本理论。
3、了解气流在喷管流动中的压力、流量的变化规律及测试方法。
4、能实现在不同的背压下对渐缩管或缩放管喷管轴向截面压力变化的在线监测与动态显示。
5、能实现对喷管流量随背压变化的在线监测与动态显示。
主要配置：
喷管本体，支架，有机玻璃渐缩喷管、有机玻璃渐缩渐扩喷管，稳压罐、流量传感器，压力传感器，位移传感器，触摸屏，电气控制配电箱，计算机数据处理软件等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率：5.5KW。
2、压力测量采用-0.1-0MPa压力传感器,精度0.25级。
3、流量测量采用低雷诺数锥形孔板流量计，喉径 φ7mm。
4、压差传感器:0~1000mmH2O，精度0.25级。
5、喷针直径φ4±0.2mm。稳压罐：直径φ400mm，进气口径Φ57mm,出气口径Φ57mm。
6、外形尺寸：2000×500×1600mm，外形为不锈钢支架。
7、用户自配水环式真空泵：抽气速率≥54L/s，极限真空≤1.33帕，速率≥385r/min，功率≥3.5KW。
8、10寸触摸屏，采集显示功能。
9、流量传感器，压力传感器，位移传感器，触摸屏，电气控制配电箱，计算机数据处理软件等。

友情提示：

1、货品验收：阁下收货时请检查喷管实验装置的货品外观，核实喷管实验装置的数量及配件，拒收处于受损状态的喷管实验装置；

2、质保：顶邦将为阁下提供喷管实验装置产品说明书内的质保条件和质保期，在质保范围内提供对喷管实验装置的免费维修，超出条件承诺时提供对喷管实验装置的有偿维修；

3、退换货：阁下单方面原因导致的喷管实验装置选型错误或喷管实验装置购买数量错误，造成喷管实验装置的退换货要求，将不被接受；

4、货期：喷管实验装置的发货期为参考值，如您需要了解喷管实验装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对喷管实验装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关喷管实验装置的咨询。
