DB-JD136 LED显示屏故障检测与维修实训台

一、概述
LED点阵显示屏已广泛应用于广告、银行、车站、商场等信息显示，具有显示内容丰富、显示状态多样等特点。
LED显示屏故障检测与维修实训台是基于单片机控制的多功能LED点阵显示屏，适合中、高职学校实训中的项目教学。
LED显示屏故障检测与维修实训台是一个专门用于学习和实践LED显示屏故障检测与维修技能的设备。它配备了各种工具和测试设备，以模拟实际工作环境中的LED显示屏故障情况，帮助学生和维修人员掌握正确的故障检测与维修方法。
LED显示屏故障检测与维修实训台可以模拟多种LED显示屏的故障情况，例如显示屏不亮、色彩失真、画面闪烁等。学生或维修人员可以通过观察故障现象，使用实训台上的工具和测试设备进行故障检测和排查。
LED显示屏故障检测与维修实训台上还配备了详细的操作指南和教学资料，帮助学生和维修人员理解LED显示屏的结构和工作原理，掌握常见的故障类型和维修方法。此外，实训台还可以用于模拟一些复杂的故障情况，以提高学生的应急处理能力和维修水平。
通过LED显示屏故障检测与维修实训台的实践训练，学生可以更好地掌握LED显示屏的维修技能，提高维修效率和质量，为未来的工作打下坚实的基础。

二、技术参数
1、输入电源：单相三线～220V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1750mm
三、装置组成及技术参数

序号	部件名称	功能及技术参数	数量
1	实验桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橙色静电喷涂工艺。 5.设有抽屉和键盘抽屉，用于放置工具和电脑鼠键。 6.底部设有电脑主机托盘，用于放置电脑主机。 7.外形尺寸：1600mm×700mm×750mm	1套

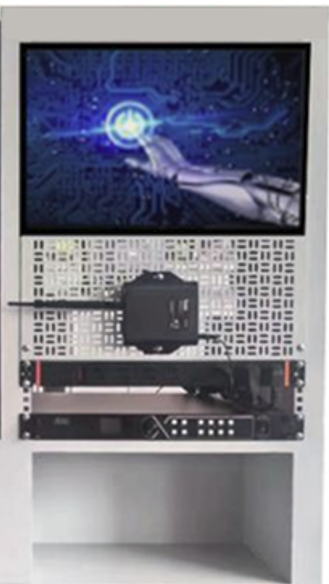

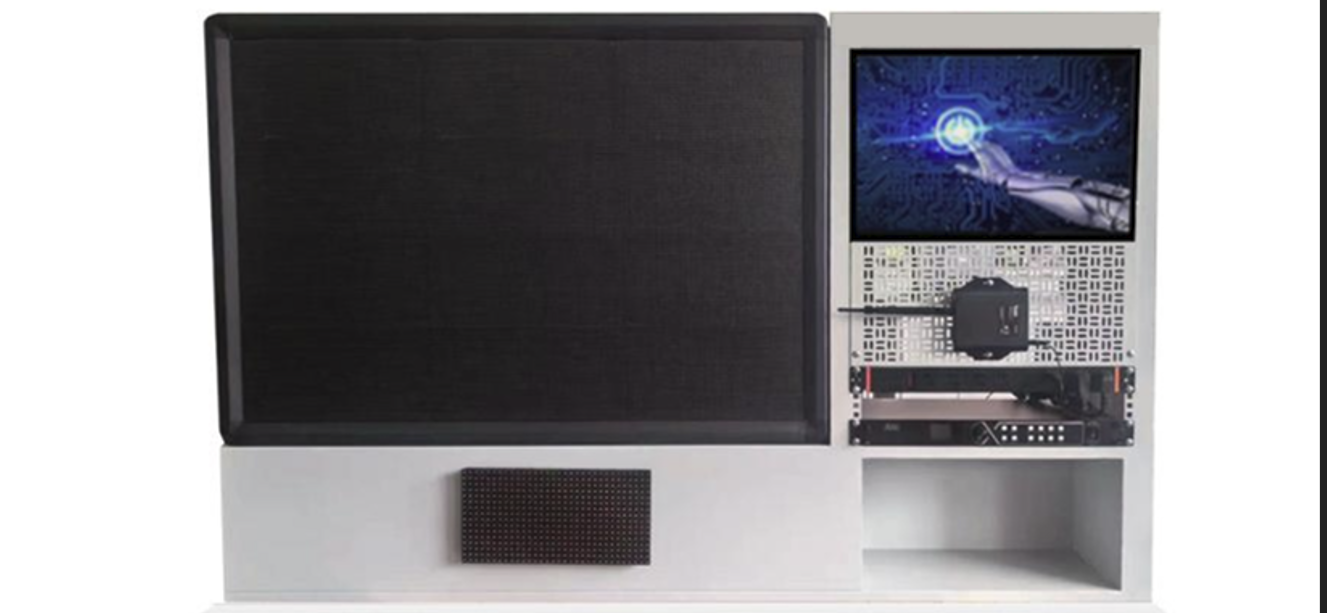

2	实验台架	1.钢制结构，表面静电喷涂，外形尺寸：长1600x深400x高1000（mm）。 2.右侧凹槽式设计，用于安装固定LED点阵屏，左侧按照标准19吋标准机柜框架式设计，安装一块网孔板用于安装控制器和电脑显示器，下部预留有3U宽度，用于安装PDU电源和视频控制器。 3.底部设有P10点阵屏固定空间。	1套
3	LED点阵屏	P5全彩室内屏 1.外形尺寸：320mm×160mm 2.物理密度：40000点/㎡ 3.像素间距：5mm 4.白平衡度：≥1000cd/㎡ 5.分辨率:64×32Dots 6.观看距离：5-35m 7.单灯电流：3.5A±0.1A 8.模组功率：≤20W 9.使用寿命：>100000h 10.输入电压：4.8-5.5V 11.环境温度：-10°C~60°C 12.控制方式：同步控制 13.杂点率：<0.0001	12块
4	LED点阵屏	P10单色室内屏 1.外形尺寸：320mm×160mm 2.点密度：10000点/㎡ 3.像素间距：10mm 4.像素构成：1红 5.分辨率:32×16 6.平均功耗：300W/小时 7.最大功耗：800W/小时 8.可视距离：3M-300M 9.使用寿命：>100000h 10.输入电压：5V 11.环境温度：-20°C~80°C 12.接囗：标准12接口	1块
5	控制卡	1.常规:64X1024像素点，PWM:128x1024像素点，视芯:81x1024像素点 2.最高 65536 级灰度 3．芯片支持：常规芯片、PWM 芯片、视芯芯片 4. 扫描类型：静态到 128扫描之间的任意扫描类型 5. 模组规格：单组数据可支持 13312像素点以内任意走线 6. 排线方向：从左到右、从右到左、从上到下、从下到上级联 7. 数据组数：16 组并行 RGB全彩数据或32组串行RGB数据，可扩展128组串行RGB数据，数据组可自由交换 8：模组抽点、抽行抽列：任意抽点、任意抽行抽列 9. 亮度校正、色彩校正：8bit	2块
6	实训导线	包含排线和电源线	1套
7	视频处理器	1.机箱规格：1U 标准机箱 2. 电气规格：AC100~240V，50/60Hz，10W 3．工作环境：-20°C~60C/-4°F~140°F、0%RH~80%RH，无冷凝 4. DVI最大输入分辨率: 1920x1200@60Hz 5. HDMI 1.4最大输入分辨率: 1920x1200@60Hz 6. 帧率: 23.98/24/25/29.97/30/50/59.97/60Hz	1套
8	视频播放盒	1.硬件性能：高清硬解码播放 2.节目储存：32GB(节自可用 25GB) 3.最大带载面积：最大带载 65 万点，最宽 4096像素，最高3840像素 4.支持接收卡：卡莱特全系列接收卡 5. 工作电压：DC5V-12V 6. 最大功率: 10W 7. 节目排程：多节目顺序播放，支持节目定时设置 8. 节目分区：节目窗口任意分区，支持窗口任意层叠，支持多节目页播放 9. 视频格式：HEVC(H265)、H.264、MPEG-4 Part2与 Motion JPEG 10. 多窗口显示：单个高清视频窗口或最多 3个标清视频窗口、多个图文、滚动字幕、滚动图片LOGO、日期时间星期、天气预报。实现自由分屏功能，不同区域显示不同内容 11．窗口叠加：窗口任意叠加，支持完全透明、不透明等效果	1套
9	开关电源	5V/10A	2个
10	PDU电源	8位 360°旋转	1个
11	调试、播放软件	1.支持图片导入，文字输入，视频导入、排版 2.板卡参数设置、导入、发送、固化 3.支持节目编辑、模拟或数字时钟、定时器、流媒体 4、支持电脑桌面投屏	1套
12	虚拟仿真考核系统	1.具有器件介绍功能:介绍实际 LED单元板维修所使用的元器件、维修工具以及常见电路板实物展示和文字介绍 2．具有模拟装配功能:检测使用者对单元板元器件的安装位置、以及元器件的熟悉程度，可以任意选择想要练习的单元板型号进行操作，支持P2.5和P5两种板卡板卡场景选择。 3．具有模拟故障检修功能，支持随机生成故障，下发到设备，学生可在软件界面中进行答题。 4. 具有模拟接线功能:考验使用者对单元板整体走线和芯片走线工艺。	1套
13	专用工具	LED屏专用吸盘	1套
14	热风焊台二合一	8586D 10件套	1套
15	维修工具螺丝刀	螺丝批33件套	1套

四、实训项目
1、LED外框的安装
2、LED屏的安装
3、LED屏的接线
4、LED屏的调试
5、视频处理器的连接和调试
6、视频播放盒的连接和调试
7、LED屏的故障排除
8、LED屏的焊接和拆装
