  液压实验台是上海顶邦教育设备制造有限公司为实现液压传动课程现代化教学而进行研究的最新科技成果,它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳、噪音小,元器件已实现系列化、标准化,通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。

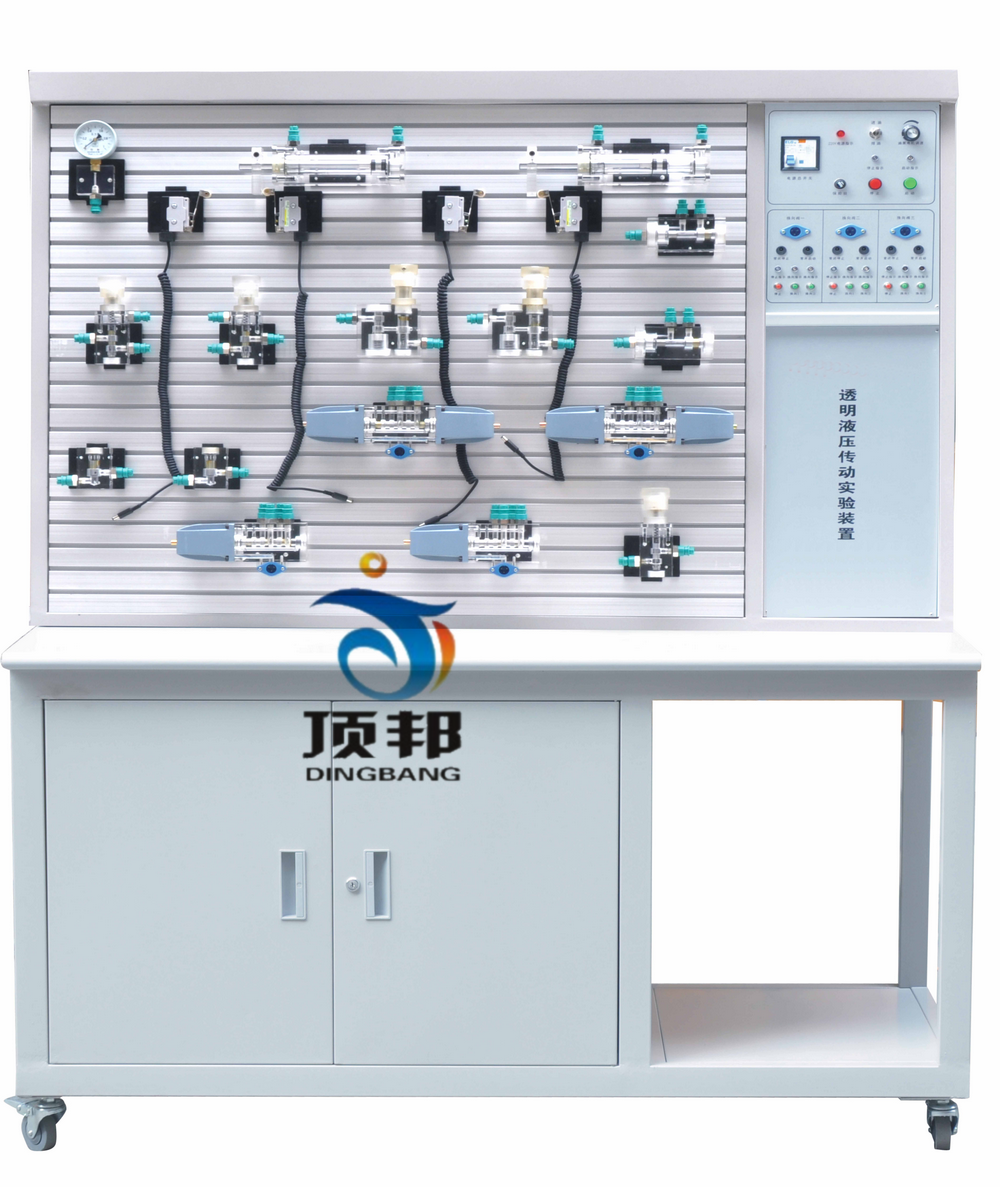

透明液压传动实训装置


一、主要技术参数
1、电源:AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、直流电机功率:250W 调速范围0-1700r/min
4、实训油路液流压力要求需0.3-0.8MPa(油泵最高压力:PMAX=2.5MPa)
5、电磁换向阀:AC220V .吸力3mpa
6、实训装置外型尺寸:1250mm×650mm×1800mm
二、主要特点
1、透明液压传动实训装置主要由实训桌、实训台、液压元件和电器控制器件。
2、配备全常用液压元件:每个液压元件均装有弹性插脚,可方便、随意地将液压元件安插在面板上(面板为"网板型"铁板冲压成型)。油路搭接采用快换接头,拆接方便,不漏油。
3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
4、实训控制单元采用独立的继电器控制单元进行电气控制。
三、液压基本实验内容
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路
四、液压元件
透明液压传动实训装置

五、透明液压配置清单

序号数量备注
1实验桌  1张
2实验台  1台
3继电器控制模块  1块
4双作用油缸(带行程撞块)透明元件2只
5二位二通电磁换向阀透明元件1只
6二位四通电磁换向阀透明元件2只
7三位四通电磁换向阀(O型)透明元件1只
8三位四通电磁换向阀(H型)透明元件1只
9三位四通电磁换向阀(M型)透明元件1只
10弹簧回位油缸透明元件1只
11增压油缸透明元件1只
12辅助油箱透明元件1只
13单向阀透明元件2只
14液控单向阀透明元件2只
15溢流阀(直动式)透明元件2只
16溢流阀(先导式)透明元件1只
17节流阀(直动式)透明元件1只
18调速阀透明元件2只
19顺序阀透明元件2只
20减压阀透明元件1只
21二位四通行程换向阀透明元件1只
22三位五通手动换向阀透明元件1只
23压力继电器透明元件1只
24压力表透明元件3只
25三通接头透明元件7只
26四通接头透明元件3只
27行程开关(常开)  2只
28行程开关(常闭)  2只
29透明液压皮管  20米
30油盘  1只
31油箱  1只
32机泵组  1套
33L-HL46号液压油  5kg
34电磁阀通用连接线  3条
35压力继电器插头线  1条
36螺丝刀6×100(一字、十字)  各1把
37剪刀  1把
38活动板手  1把
39尖嘴钳  1把
40内六角扳手M5  1把
41内六角扳手M6  1把
42内卡簧钳  1把
43外卡簧钳  1把
44快速油接头  5只
45透明液压使用说明书  1册



友情提示:
1、货品验收:阁下收货时请检查透明液压传动实训装置的货品外观,核实透明液压传动实训装置的数量及配件,拒收处于受损状态的透明液压传动实训装置;
2、质保:顶邦将为阁下提供透明液压传动实训装置产品说明书内的质保条件和质保期,在质保范围内提供对透明液压传动实训装置的免费维修,超出条件承诺时提供对透明液压传动实训装置的有偿维修;
3、退换货:阁下单方面原因导致的透明液压传动实训装置选型错误或透明液压传动实训装置购买数量错误,造成透明液压传动实训装置的退换货要求,将不被接受;
4、货期:透明液压传动实训装置的发货期为参考值,如您需要了解透明液压传动实训装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对透明液压传动实训装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关透明液压传动实训装置的咨询。
