技术指标说 明

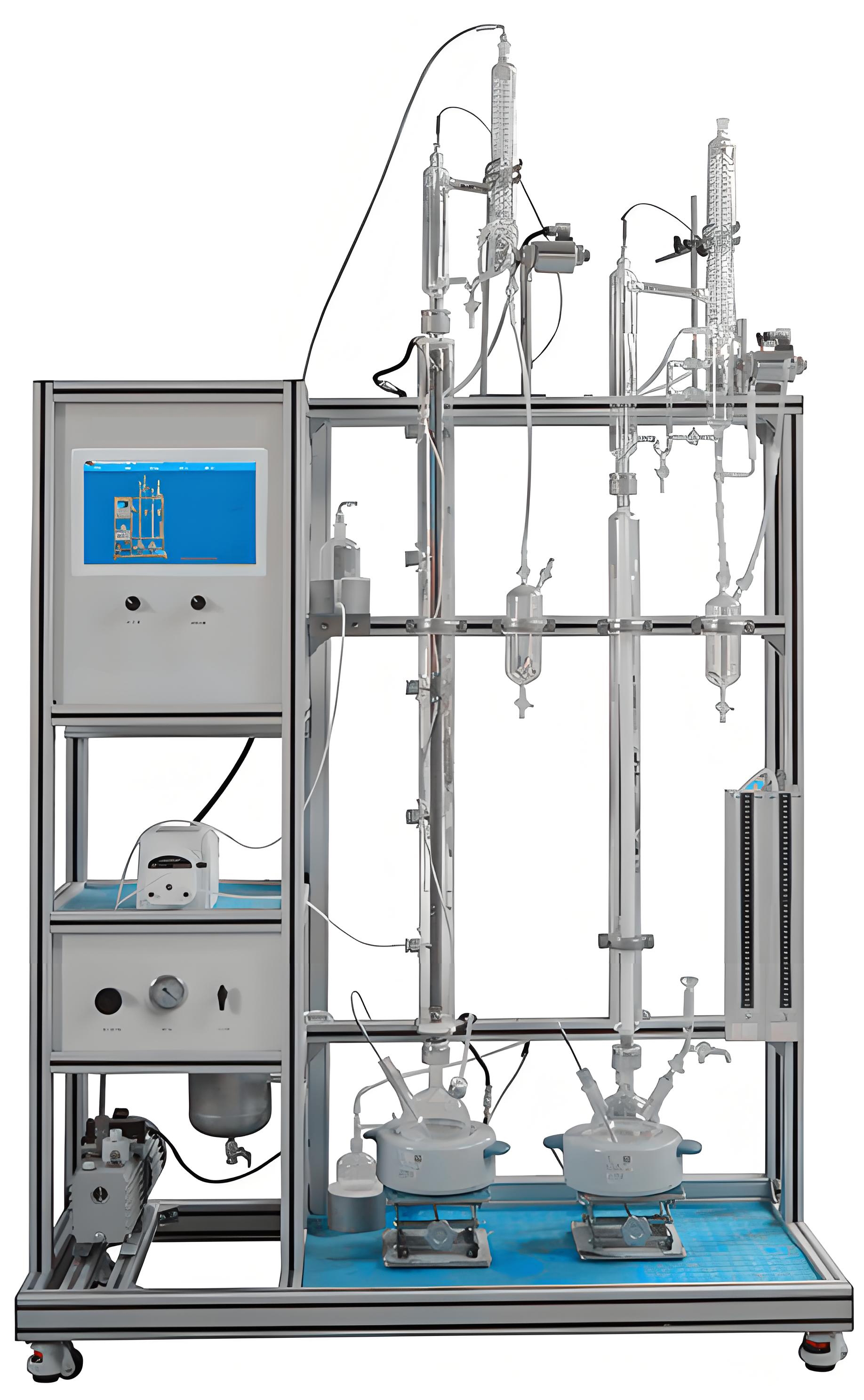

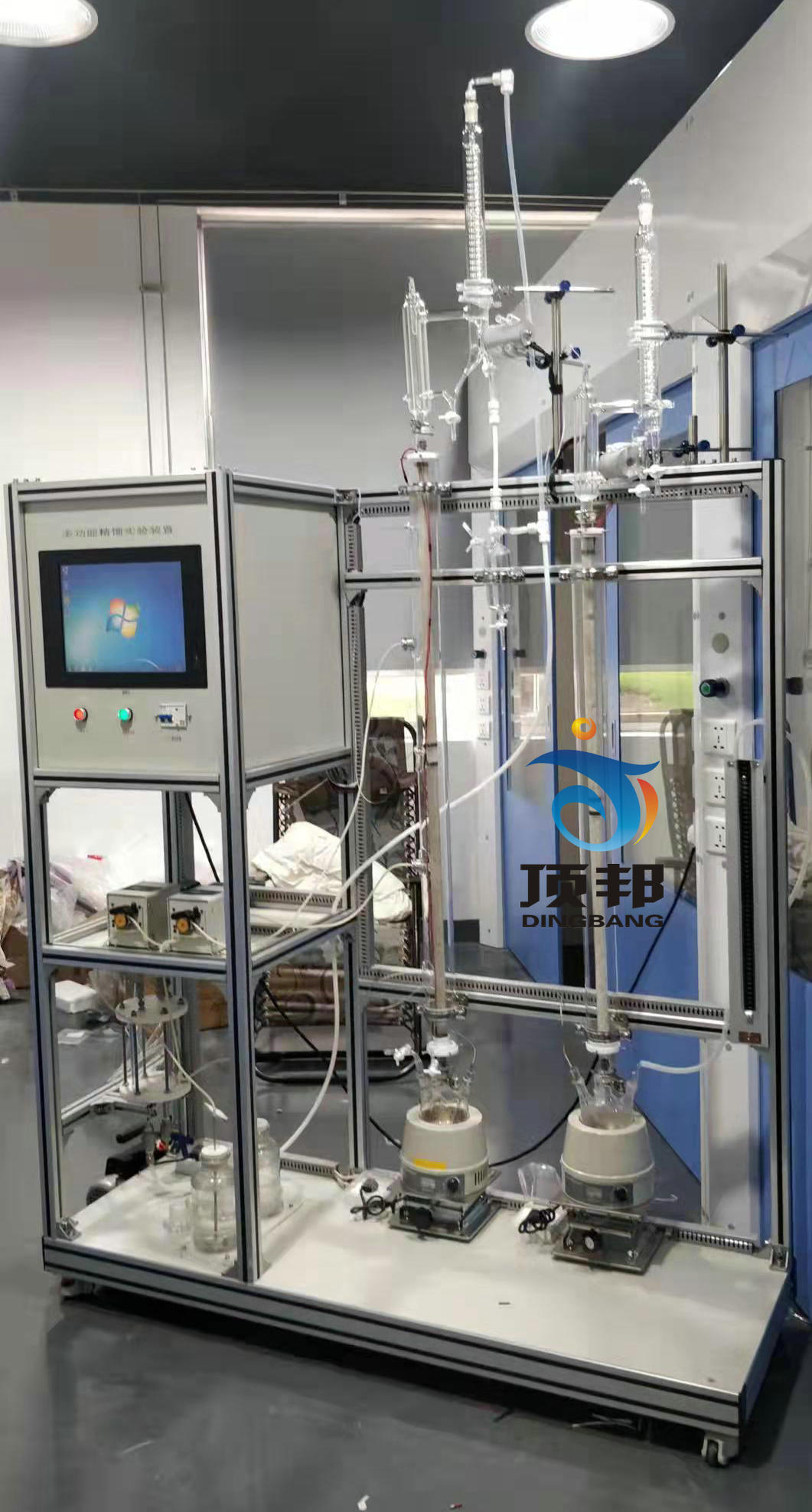

装置功能1、用于各种有机物质的精制分离,装置有两个塔,一个为无侧口的玻璃塔体,另一个为有五个侧口的玻璃塔体,配有摆锤式的回流塔头,既可以实现连续操作,又可以进行间歇操作,既可采用分相回流,又可采用混相回流。
2、可实现反应精馏、萃取精馏、普通常减压精馏等操作。
3、装置能完成不同回流比操作,考察回流比对产物分布、分离效率的影响。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
主要配置玻璃双精馏塔、玻璃塔釜、玻璃冷凝器、油水分离器、加热器、流量计、U型压力计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液:装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电:电压AC220V,功率2KW,标准单相三线制。
技术参数1、双玻璃填料塔,塔体直径φ20mm,塔1:高1400mm,塔2:高1200mm。不锈钢φ2×2mmθ网环填料,塔体外壁二段透明导电膜加热保温,塔釜容积500ml。双塔可独立操作。
2、双预热器与控温系统,温度与塔顶回流自控,塔顶、塔釜测温独立数字显示。
3、塔1:五侧口,塔2:无侧口,塔体外壁2段导电膜加热保温,塔1和塔2均有温度与回流自控,塔1和塔2的塔头为蛇管冷凝器,摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、蠕动泵2台,外控功能:转速控制,方向控制,启停控制。转速范围:0.1-50rpm。转速分辨率:0.1rpm。流量范围: 0.01-30ml/min。
5、250ml高位玻璃加料瓶,液体转子流量计:范围2.5~25ml/min ,数量2套。
1、 真空系统:含真空泵、缓冲罐,阀门、压力计等。
2、 加热器:功率300W,集成控制。
3、 温度传感器:Pt100,显示分度0.1℃。
9、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
10、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式
11、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
12、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
13、额定电压:220V,总功率:2.2kW。
14、外形尺寸:1500×550×2300mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
15、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
16、配数据采集软件一套,在线工业组态软件一套。
测控组成变量检测机构显示机构执行机构
流量转子流量计转子流量计手动调节
回流比回流比继电器触摸屏回流比控制器
精馏1塔釜温度PT100铂电阻触摸屏调压模块
精馏1塔节PT100铂电阻触摸屏
精馏1塔顶PT100铂电阻触摸屏
精馏2塔釜温度PT100铂电阻触摸屏调压模块
精馏2塔节温度PT100铂电阻触摸屏
精馏2塔顶温度PT100铂电阻触摸屏
