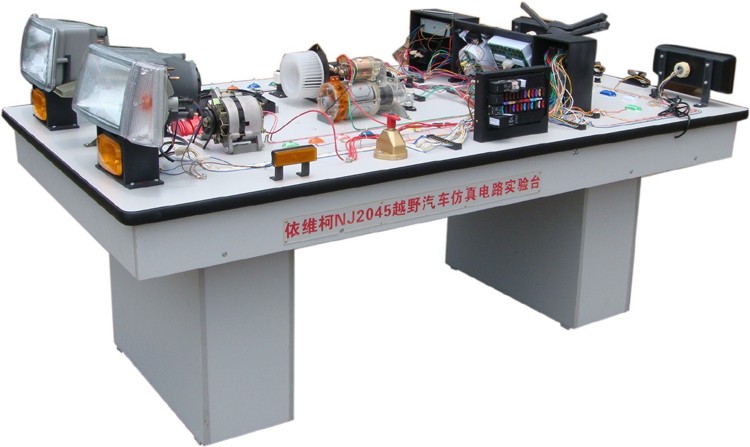

DB-2045 依维柯NJ2045越野汽车仿真电路实验台
依维柯NJ2045越野汽车仿真电路实验台是我公司根据当今全国各地汽车专业学校老师的要求,我公司最新推出一系列汽车电路线路安装和故障排除的学习实验台,此台能使学生在教室内按仿真效果进行实习,经实习后,可以巩固对所学系统的认识,更重要是培养学生的动手能力,从而达到理论和实践,从知识向能力的转化,本产品是学校提高教学质量和提高学生实践操作能力的重要教学仪器。 一、结构功能特点: 本产品为台式结构,整体采用优质双面板制作而成,外形美观大方,操作方便,透明直观,台上所示电路系统大部分均为实物,本台在老师的指导下,可同时供多位学生实习各类电器系统。比如,启动点火、仪表信号、照明信号等其它系统,老师可以在实验台上任何部位制造故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车线路图自行安装。 二、规格安装说明: 外形尺寸:210×110×80cm,净重80kg 电源:交流220V 50HZ 工作电源:直流12V 1、先将两小柜放好至规定距离,再将台面对准放好即可。 2、将台上电源插头接上220V交流电源,打开启动开关起动,进行演示。 3、本产品设有断线故障8例分别如下:1)雨刮电机、2)喷水电机、3)车速传感器、4)空调、5)转速、6)小灯、7)大灯、8)转向灯。 三、工作内容 1、启动系统正常工作情况、故障时情况。 2、点火系统可演示点火快慢及故障情况。 3、开关系统、①组合开关:分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关:分前雾灯后雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。 4、仪表系统可演示发动机转速、时速、工作及故障情况,可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。 5、灯光系统:可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。 6、清洁系统:可演示刮水电机、喷水电机。 7、空调系统:可演示鼓风机、冷凝器风扇、其中压缩机、电磁阀、(用灯光显示代替)冷量开关、热敏开关、高压开关、室温开关、压缩机开关、空调水温开关(用模拟开关演示) 四、故障器面板操作使用: 1、数字键0-9仅供输入数字使用 2、清除错误:把已经输入的编号去掉。 3、系统自检:就是检查系统是否正常。 4、故障设置:也就是输入保存的意思,需要输入故障编号个位数前加零,比如输入01必须再按故障设置键设立成功,如果要进行组合,就要同上反复设置,一组最多只能组合8例故障。 5、全部清除:就是把所有设置的编号全部清空,恢复原来的状态。 6、故障显示:指当前存在的编号一个一个的显示出来。 7、锁定设置:具有锁住键盘及解锁功能。该系统初设密码为88,当你输入88,按锁定设置键,显示屏出现LCC时,系统将无法正常操作,需要你重新输入密码88显示屏出现L- -时,你可以更改想要的新密码,当你输入新密码,必须按一下锁定键方可设定。如不需要更改请再按一下锁定设置键。 8、组合清除/组合读取/组合储存/单个清除:附键。 五、注意事项: 本产品在某方面不能完全照汽车相同,希望教师在教学时说明,以免造成学生误解,部分电器系统只能用开关演示。本品有不完整之处,希望老师提出宝贵意见和建议。 友情提示:
1、货品验收:阁下收货时请检查依维柯NJ2045越野汽车仿真电路实验台的货品外观,核实依维柯NJ2045越野汽车仿真电路实验台的数量及配件,拒收处于受损状态的依维柯NJ2045越野汽车仿真电路实验台;
2、质保:顶邦将为阁下提供依维柯NJ2045越野汽车仿真电路实验台产品说明书内的质保条件和质保期,在质保范围内提供对依维柯NJ2045越野汽车仿真电路实验台的免费维修,超出条件承诺时提供对依维柯NJ2045越野汽车仿真电路实验台的有偿维修;
3、退换货:阁下单方面原因导致的依维柯NJ2045越野汽车仿真电路实验台选型错误或依维柯NJ2045越野汽车仿真电路实验台购买数量错误,造成依维柯NJ2045越野汽车仿真电路实验台的退换货要求,将不被接受;
4、货期:依维柯NJ2045越野汽车仿真电路实验台的发货期为参考值,如您需要了解依维柯NJ2045越野汽车仿真电路实验台的精确货期,请与顶邦的销售人员联系;
5、如阁下对依维柯NJ2045越野汽车仿真电路实验台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关依维柯NJ2045越野汽车仿真电路实验台的咨询。
|
