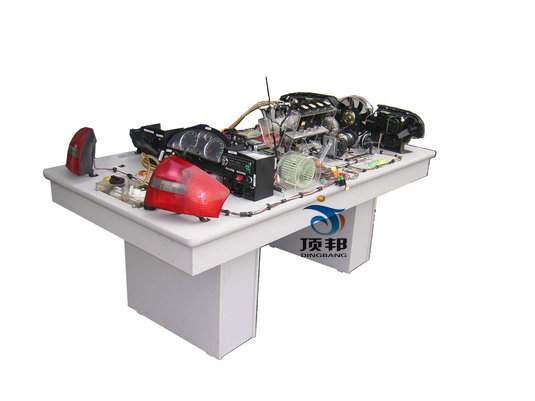

DB-8053 奥迪A6全车仿真电路实验台

产品简介：

型号:DB-8053

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：奥迪A6

工作电压：220V

频率：50/60HZ；

功率：350W

实验台尺寸：2200MM×1100MM×850MM（长×宽×厚）

产品组成：灯光系统、仪表系统、充电系统、起动系统、电动车窗系统、雨刮系统、中央继电器保险丝盒、点火系统、发动机电控喷油系统、音响系统、发动机冷却系统、OBDⅡ 电脑诊断座等,点火开关、测端子、故障设置盒总成、使用说明书及实验指导书等等。

二、产品功能：可进行奥迪A6型电控汽油喷射系统的实验教学，实习台按照汽车标准电器线路用实物安装而成。

1、灯光照明系由各实物开关和模拟开关等控制，可设置线路故障。

2、起动充电系可用万用表检测各线路接头电压及电流，可设置线路故障。

3、发动机点火系可直观火花塞点火情况，并可设置相应故障。

4、发动机燃油供给系配有透明有机玻璃油箱与透明回油管路，可直观各喷油器喷油过程，节气门对喷油量的作用，喷油泵断路故障等。

5、仪表信号通过各传感器采用模拟信号，并可设置相应故障。

6、教师可对实验台上任何一部件设置故障由学生通过万用表及专用检测设备检测出故障原因后排除故障。
